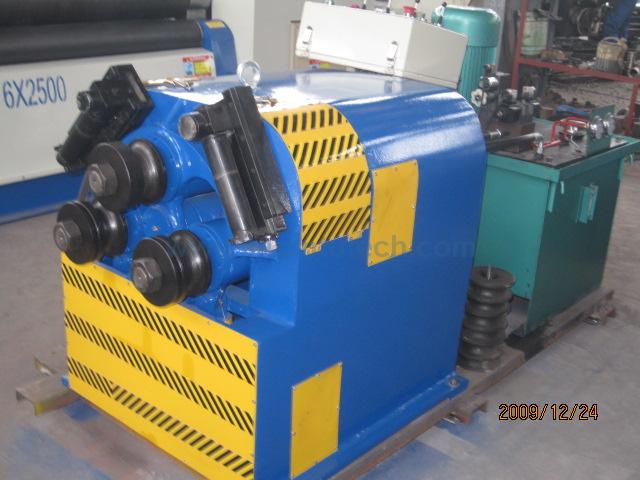

1. Pre-doblado perfecto,enrollado,calibrado en rollo.
2. Principio de funcionamiento: dos rodillos descendentes como rodillo impulsor principal,o los tres rodillos como rodillo impulsor principal; con el rodillo superior fijo y dos rodillos descendentes realizan movimientos ascendentes y descendentes alrededor de un centro fijo.
3. Control hidráulico del pozo,pantalla de cristal líquido de desplazamiento con precisión ± 0.1 mm.
4. La barra de acero de dos toques puede permitir la buena calidad de acabado de la flexión asimétrica de la sección de placa.
5. Estructura avanzada y compacta con todas las funciones.
6. Función de pre-flexión.
|
No.
|
Datos técnicos
|
W24S-180
|
|
1
|
Max. Bending resistant modulus
|
180CM3
|
|
2
|
Yield limit
|
245Mpa
|
|
3
|
Mould Diameter
|
Standard
|
|
4
|
Down roller speed
|
180-200mm/ min
|
|
5
|
Min. Rolling diameter under full load condition
|
Ф 1800 mm
|
|
6
|
Up roller diameter
|
Ф 320 mm
|
|
7
|
Down roller diameter
|
Ф 280 mm
|
|
8
|
Bending speed
|
4m/min
|
|
9
|
Hydraulic pressure
|
19.5Mpa
|
|
10
|
Motor (Shanghai Lichao)
|
35KW
|
|
11
|
Hydraulic system
|
Rexroth,German
|
|
12
|
Electrical elements
|
Siemens,German
|
|
13
|
PLC
|
Omron,Japan
|
|
14
|
Weight
|
21500kg
|
|
15
|
Dimension (LXWXH)
|
3200X2500X2000mm
|

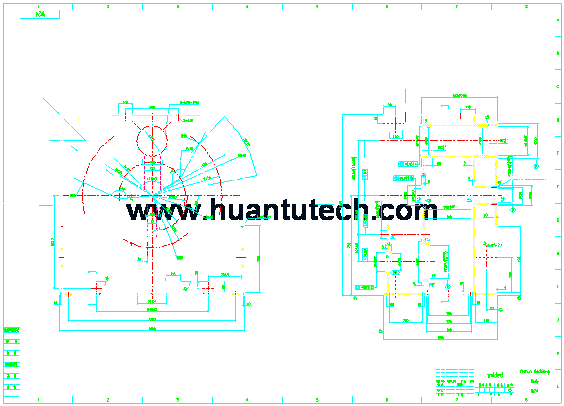

Este es un dise?o de dibujo de W24S hidráulico con función de pre-doblado.
|
Technical Parameter
|
W24S
|
|
W24S-180
|
|
the modulus of elasticity in static bending
|
180
|
|
rolling speed（m/min）
|
4
|
|
yield limit（Mpa）
|
△S=250
|
 angle steel in turn
|
max. section(mm)
|
150×16
|
|
min. u-bend dia.(mm)
|
2600
|
|
min. section(mm)
|
50×6
|
|
min. u-bend dia.(mm)
|
1200
|
 angle steel outturn
|
max. section(mm)
|
160×16
|
|
min. u-bend dia.(mm)
|
2000
|
|
min. section(mm)
|
50×6
|
|
min. u-bend dia.(mm)
|
1000
|
 channel steel in turn
|
channel steel model
|
32
|
|
min. u-bend dia.(mm)
|
1500
|
 channel steel outturn
|
channel steel model
|
32
|
|
min. u-bend dia.(mm)
|
1800
|
 flat steel bend horizontally
|
max. section(mm)
|
300×50
|
|
min. u-bend dia.(mm)
|
1500
|
 flat steel bend vertically
|
max. section(mm)
|
180×30
|
|
min. u-bend dia.(mm)
|
2000
|
 steel pipe
|
max. section(mm)
|
168×8
|
|
min. u-bend dia.(mm)
|
2000
|
 steel rob
|
max. section(mm)
|
110
|
|
min. u-bend dia.(mm)
|
1300
|
 square tube
|
max. section(mm)
|
140×10
|
|
min. u-bend dia.(mm)
|
3000
|
Garantía de instalación y servicio de capacitación:
1.Nuestro tiempo de garantía es de 5 a?os a partir de la fecha B / L.Nbsp; Si algún componente se da?a durante el tiempo de garantía,podemos enviar el componente al cliente por DHL,TNT libremente.
2.Nuestra fábrica puede enviar a nuestro ingeniero a la instalación de fábrica del cliente,comisión y capacitación libremente. El cliente proporciona los boletos de viaje doble,comida y alojamiento para nuestro ingeniero. El cliente también puede enviar al ingeniero a nuestra fábrica para conocer la operación y realizar el mantenimiento libremente.
3.Nuestra fábrica brinda el servicio al cliente para siempre,si el cliente necesita ayuda para la operación,puede contactarnos por Skype,correo electrónico,teléfono,Whatsapp y Wechat en cualquier momento,brindamos servicio en línea las 24 horas.
