I. parámetro técnico principal

II. La estructura principal del dispositivo
El dispositivo puede doblar previamente los lados de la placa,alimentar la placa de acero solo una vez,no necesita devolver la lata para doblar previamente los lados de la placa y hacer rodar la placa. El rodillo ascendente es el rodillo impulsor principal,los rodillos descendentes y el rodillo lateral utilizan el accionamiento hidráulico para elevar el movimiento. Y controlado por computadora para subir o bajar,ajuste horizontal automático,mostrar en pantalla,la precisión sincronizada adjunta ± 0.2 mm. Volumen de negocios y currículum de flip-bearing utilizado hidráulico para conducir. Sistema de equilibrio instalado en los extremos del rodillo hacia arriba,por lo que es fácil descargar la pieza de trabajo. Adopte la mesa de operador de independencia móvil,para que el operador pueda en cualquier momento y en cualquier lugar,la máquina tiene un dispositivo de bloqueo de seguridad. Para un mundo tiene alta tecnología,función general,alta precisión y fácil de operar. Por lo tanto,es la máquina de laminación modelo,es la primera opción en energía,transporte,petróleo fósil,químico,construcción naval,acero y algunas otras industrias.

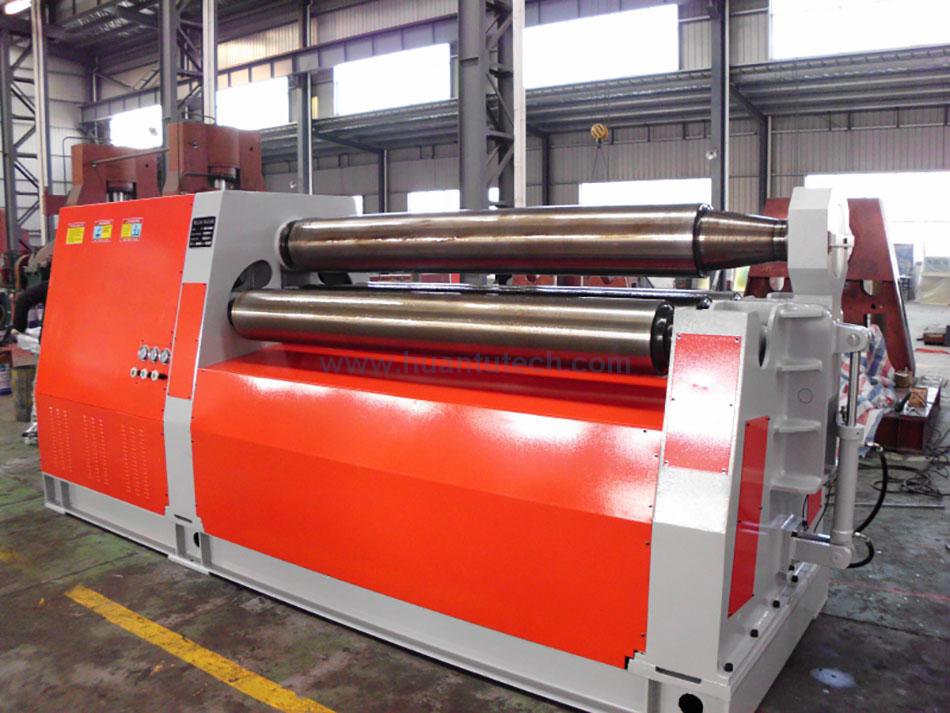

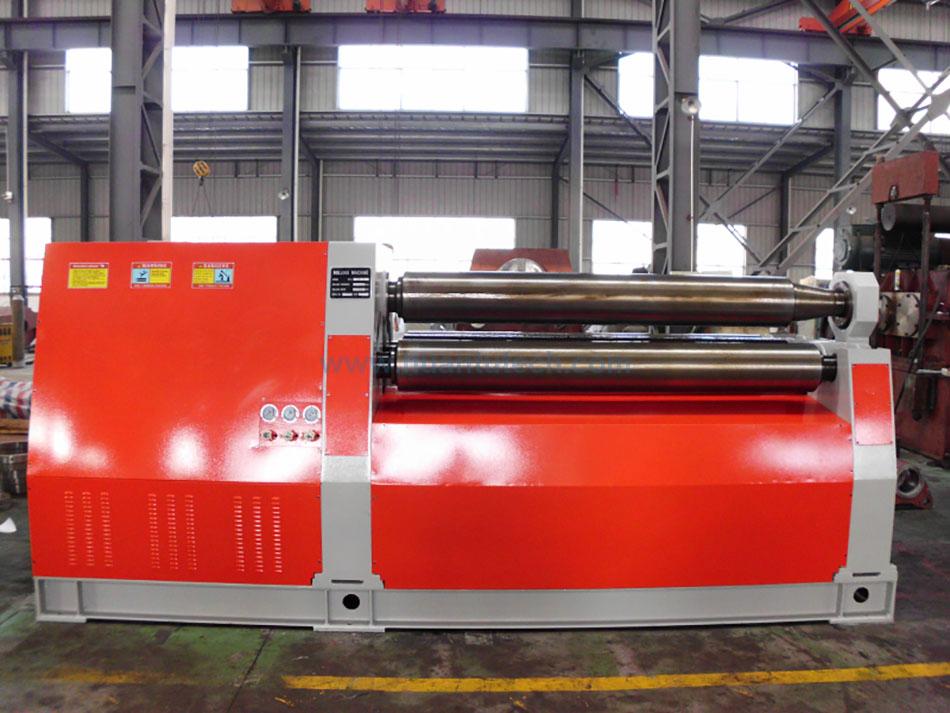

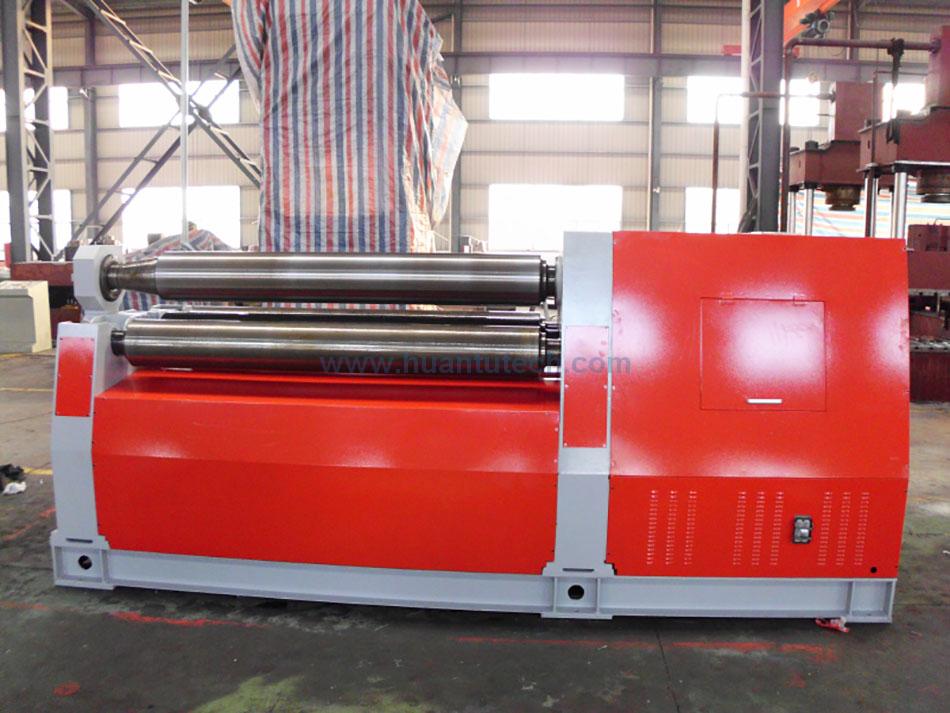

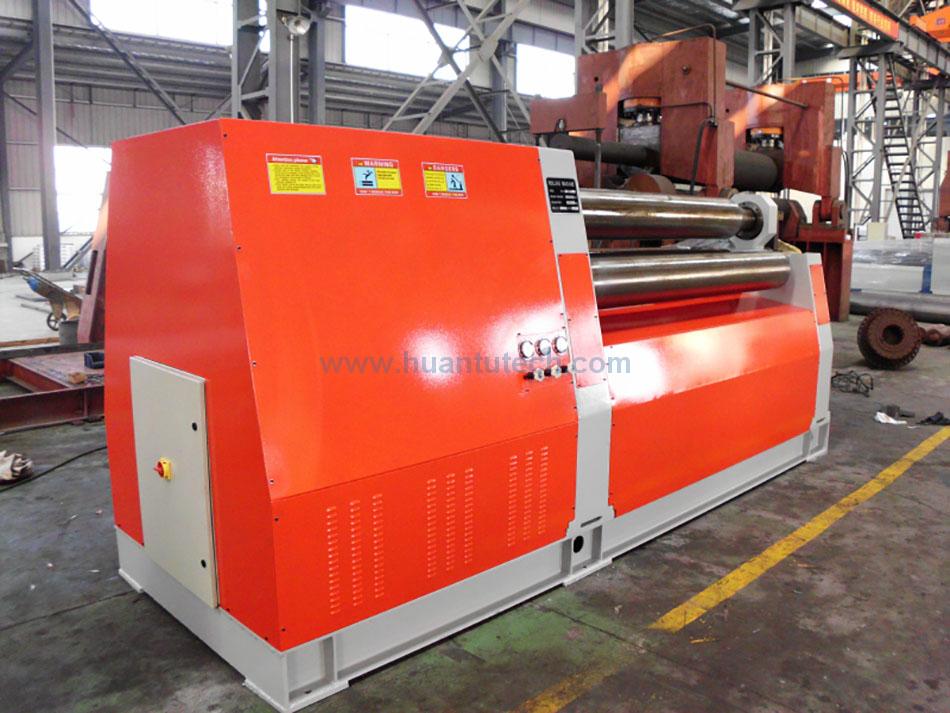

Esta máquina se compone de cuatro rodillos de trabajo,bastidor izquierdo y derecho de la máquina,placa base,función de tubo de rombo rodante,parte de rotación,parte del dispositivo,parte del sensor,sistema hidráulico,sistema eléctrico,etc.

i.Parte mecánica

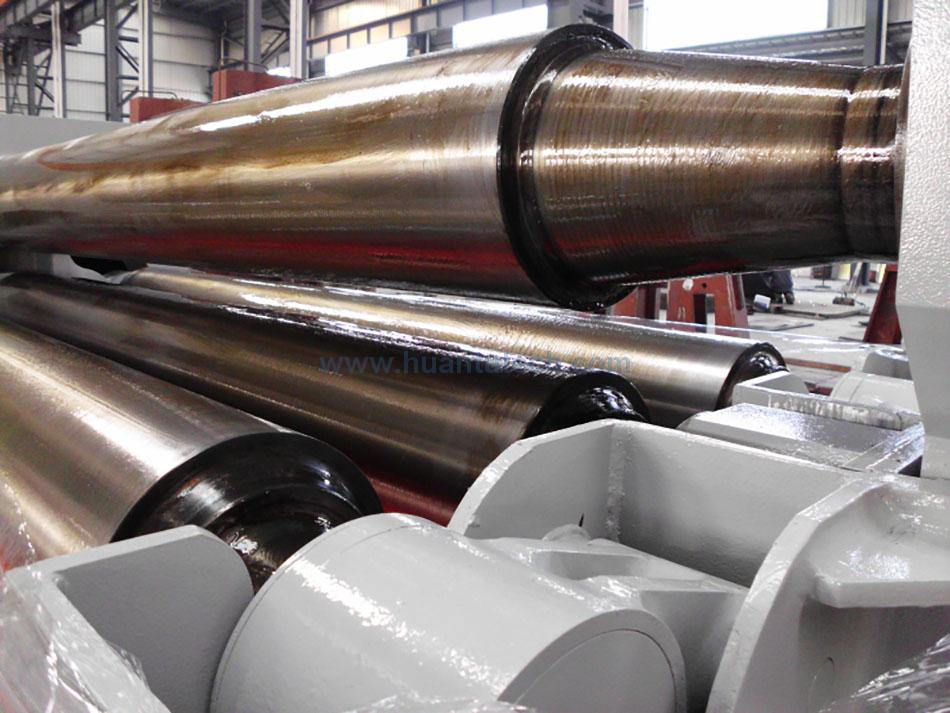

El rodillo de trabajo es el repuesto principal del dispositivo. Y la elección del material de acero 42CrMo,y soportar algunos estándares muy serios para hacerlo. Entonces puede garantizar el rendimiento mecánico integral.
La placa base y la roca como las partes principales del dispositivo,utilizan la estructura de empu?adura. El tratamiento de recocido cumple con el estándar de las artes,esto puede eliminar el estrés interno,por lo que tiene suficiente resistencia y rendimiento de acero. Puede funcionar en estado de carga completa.
El rodillo ascendente es el rodillo impulsor principal,el motor funciona con la ayuda de una caja de engranajes para conducirlo. El eje de salida del dispositivo de frenado instalado en el motor,por lo que puede garantizar una precisión de posición fija. Todo lo anterior garantiza que todo el cuerpo tenga suficiente resistencia,el conector de las articulaciones principales con llave y fundido,por lo que es fácil de instalar y reparar.
El rodillo descendente y los dos rodillos laterales elevan el movimiento del movimiento por los depósitos de aceite de los extremos. Los rodamientos finales utilizan rodamientos de rodillos ajustables por eje. Elevando

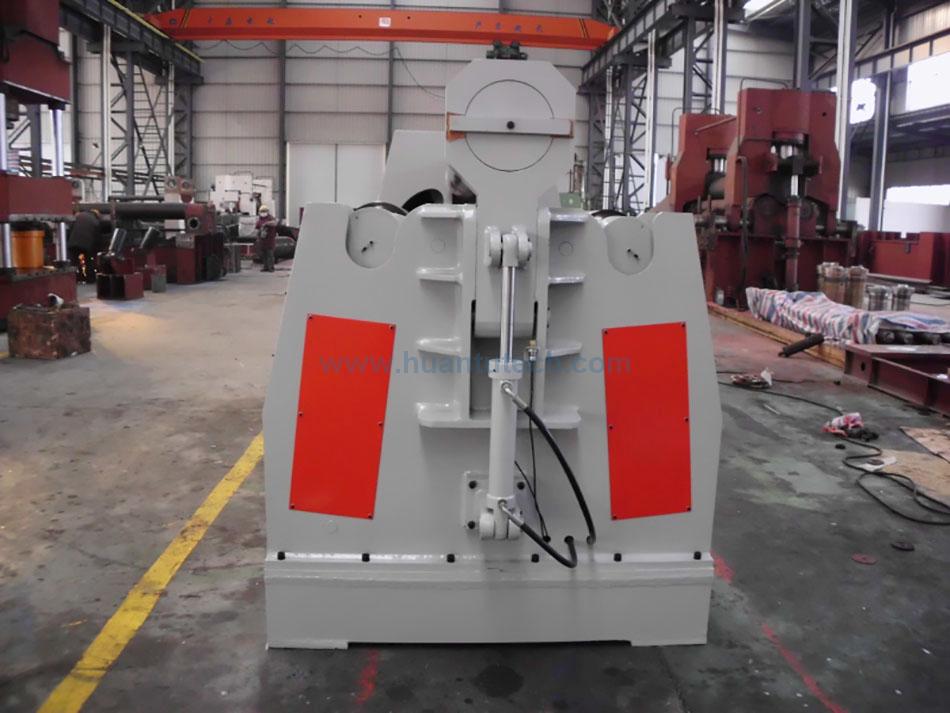

sincronización controlada por computadora. El lado de rotación del depósito de aceite de rotación instalado por el rodillo hacia arriba,los extremos del mecanismo de equilibrio instalado por el rodillo hacia arriba,por lo que es fácil descargar la pieza de trabajo.

ii. Sistema hidráulico

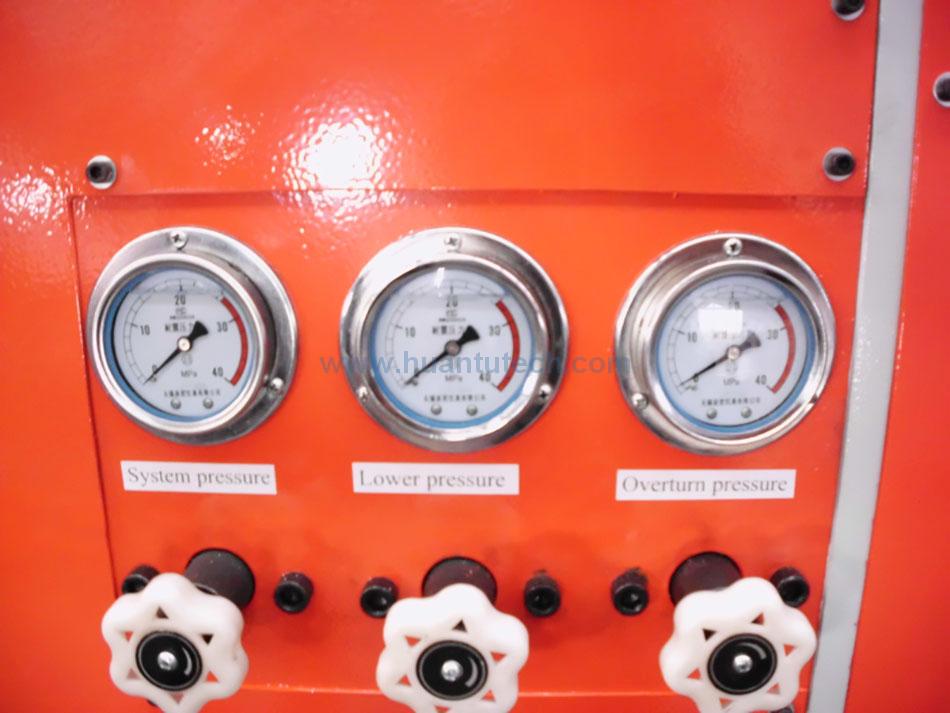

El sistema hidráulico de este dispositivo tiene las siguientes funciones: impulsar el depósito de aceite para hacer el movimiento de elevación,impulsar los rodillos laterales para realizar un movimiento de elevación inclinado y conducir el depósito de aceite de rotación para realizar el movimiento de elevación.
Con la ayuda de una válvula de conmutación de líquido eléctrico para controlar los rodillos descendentes para hacer el movimiento de elevación y los rodillos laterales para hacer el movimiento de elevación inclinado. Por lo tanto,los rodillos de trabajo pueden detenerse en una posición arbitraria.
El circuito del tanque de aceite de rotación instaló una válvula de mariposa de un solo sentido,puede ajustar la velocidad del mecanismo ejecutivo.
El dise?o del sistema hidráulico es razonable,funciona bien y asigna filtros de alta precisión para garantizar la eliminación del aceite. La tubería del sistema organiza la regularidad,el operador es fácil,la flexibilidad de actuación. Todo lo anterior asegura que el sistema no tenga percolación.
Las principales válvulas del sistema hidráulico se eligen de Taiwán. La bomba,el filtro,el motor y el elemento de sellado eligen entre compa?ías famosas nativas y extranjeras,por lo que todas tienen un alto rendimiento y calidad. Todos los componentes realizados prueba,tamizar,reducir el desglose hacen nuestro mejor esfuerzo.

iii. Sistema eléctrico
A. Estructura
El sistema eléctrico se visualiza mediante pantalla táctil y adopta el producto Omron (incluye modelos de entrada y salida. Este sistema tiene algunas ventajas como la alta capacidad de ejemplo para evitar interferencias,larga vida útil,evitar descargas eléctricas,trabajo & nbsp; estable y así sucesivamente.
El sensor adopta un codificador óptico de alta precisión para garantizar la precisión de la posición y controlar la posición de todos los rodillos. Los componentes principales de la parte de alto voltaje adoptan productos SIMENS o algunos productos extranjeros. Por lo tanto,tiene algunas ventajas,como una larga vida útil,sin tiempo de interrupción largo.
B. La función del sistema de control
a) Los rodillos de trabajo de control automático realizan movimientos de sincronización
Controle la sincronización de elevación del rodillo descendente,la precisión adjunta ± 0.2 mm.
Controle dos rodillos laterales que elevan la sincronización,la precisión adjunta ± 0.2 mm
b) Mostrar todos los datos e información de tiempo real de la placa rodante.
Dos extremos muestran absolutamente la posición en tiempo real del rodillo descendente. Dos extremos muestran absolutamente la posición en tiempo real de los rodillos laterales.
El gradiente final se muestra en tiempo real del rodillo hacia abajo
El gradiente final se muestra en tiempo real de los rodillos laterales
c) El sistema de control proporciona un mensaje de alarma,es útil cooperar y mantener.

III.Caracteres principales del dispositivo
Esta máquina es una máquina roladora de cuatro rodillos controlada por computadora. Puede doblar los extremos de la placa,
placa de alimentación y no volver. Por lo tanto,doble los extremos de la placa y enrolle la forma solo una vez.
ii. Los cuatro rodillos de trabajo hacen forja y tratamiento de materiales,HB220,260,combinación mecánica
el rendimiento es bueno,la resistencia es alta,la resistencia a la fricción es alta,por lo que se adapta a trabajos de alta carga y tiene una larga vida útil.
iii. El rodamiento del extremo del rodillo de trabajo adopta un rodamiento de rodillos,por lo que tiene un coeficiente de fricción peque?o,disminuye la reactividad
pérdida de energía,reducir el consumo de energía.
iv. Movimiento de elevación del rodillo inferior y los rodillos laterales controlados por computadora,nivelación automática,mostrar como
figura al mismo tiempo. La precisión sincronizada ± 0.2mm. Plegado de placas de alta precisión,fácil de usar
v. Esta máquina tiene una consola extraíble,el operador es más conveniente de usar,muestra la pantalla táctil
ubicación de tres rodillos de trabajo,de modo que el operador de un vistazo.
vi.El sistema de control de la máquina utilizando la lógica programable inteligente de alta velocidad OMRON de Japón
controlador,el sistema tiene un diagnóstico de falla,error de juez inteligente,partes de la máquina herramienta de monitoreo,lógica de procesamiento,memoria,como protección de energía; el sistema con capacidad antiinterferencia Fuerte,larga vida útil,terremoto,etc. estable.
vii. Los sensores de los rodillos inferiores y laterales tienen una alta precisión,para garantizar la precisión de la posición y controlar
la posición del rodillo.
viii. Los componentes eligen SIMENS de la parte de potencia fuerte. Por lo tanto,tiene algunas ventajas,largo & nbsp;
vida,sin problemas durante mucho tiempo,y así sucesivamente.
ix. El bloque de válvulas del sistema hidráulico se seleccionan de los productos Seiki del norte de Taiwán.
Este bloque de válvulas tiene algunas ventajas,la sobrecarga es grande,una peque?a resistencia y presión,la pérdida de calor es peque?a,por lo que la función es confiable.
x. Uso de juntas de tuberías hidráulicas de nuevas tecnologías utilizadas en la unión de equipos metalúrgicos y mineros
conexión rápida y confiable al sello radial para garantizar que el equipo del sistema hidráulico no funcione en aceite.
xi. El sistema de succión hidráulica tiene aceite de retorno y filtro de aceite para garantizar la limpieza del sistema,y tiene filtro de aire para
Garantizar la respiración normal del tanque de combustible y la evaporación del agua. Hay un dispositivo de protección de seguridad de dos canales en el sistema para garantizar el uso normal del equipo

IV. Las normas
i.JB / T3185.1-1999 < < tecnología de máquina de tres rodillos de tama?o peque?o y mediano > >
ii.JB / T8796-1998 < Machine Precision > >
iii.JB / T1829-1997 < < forja mecánica requisitos técnicos comunes > >

V.Lista de componentes principales

VI. Rango de suministro y embalaje
A. Dispositivos de rodillos superiores e inferiores,dispositivo de motor principal,dispositivo de equilibrio,bastidor de la máquina,piezas laminadas en cono,mesa de alimentación,piezas de soporte,etc.
B. Sistema de lubricación
C.Sistema de control eléctrico,armario eléctrico,botón de retención,etc.）
D. Sistema de lubricación
E. Componentes relacionados con el dispositivo total
F. Las piezas de repuesto proporcionadas por el dispositivo （como un elemento de sellado,etc.）
G. Archivos técnicos proporcionados por máquina
a. Instale el dibujo,el dibujo electrónico,la referencia,el certificado,la lista de carga de contenedores.
b.Inspección de material,informe de tratamiento térmico,prueba de máquina de material,etc.
G. Embalaje,proteger: de acuerdo con las condiciones concretas de los componentes,tomar algunas medidas para evitar da?os durante el transporte,cargar y descargar. &Nbsp;
Lista de repuestos:

VII. Algunos reparados por el comprador
R. La instalación del dispositivo,la depuración,el tendido de tuberías,el cableado y otros trabajos (incluidas las piezas incrustadas en los cimientos,el rejuntado de la segunda) deben finalizar en el lugar del comprador. B. Planeando e instalando una cerca de seguridad alrededor del dispositivo.
C. Componentes de puesta a tierra y otras partes necesarias.
D. Aceite de lubricación,grasa de lubricación y otros como antes.
E. El comprador debe operar el dispositivo utilizando el manual y otros archivos,o si causa da?os en el dispositivo y otros accidentes,el vendedor no asume ninguna responsabilidad.
F. Suministre una entrada de alimentación de 380V / 50HZ a la interfaz de alimentación principal de la caja eléctrica del dispositivo.
G. Arregle al trabajador para que entrene en el lugar del vendedor.
VIII.Inspección
i.Aceptando esta máquina por file archivo de tecnología》 ,estándares actualmente en vigencia de máquina de laminación ,
los estándares se proporcionan por el lado de la oferta antes del producto.
ii. Periodo de inspección: haga la aceptación previa por parte de la oferta,envíe los productos después de que califique. Incluir verificado
material y componentes,informes de inspección,tama?o de inspección,prueba de balanceo,prueba de carga del dispositivo.
IX. Servicios y promesa
i. El lado de la fuente a cargo de la instalación de la máquina y hacer algunas pruebas.
ii. Proporcionar tren para el lado de la demanda.
iii. Garantía de dos a?os,reparación para siempre. Al atender su llamada,le daremos una respuesta en 3 horas,7 días de suministro
ves el servicio para asegurarte de producir.
iv. Los componentes principales son productos de prestigio con calidad de primera clase.
X. Este archivo técnico como anexo del contrato tiene fuerza de ley al mismo tiempo. Excepto los cambios de acuerdo
con dos lados.
