keyword: Web Search:
Detail

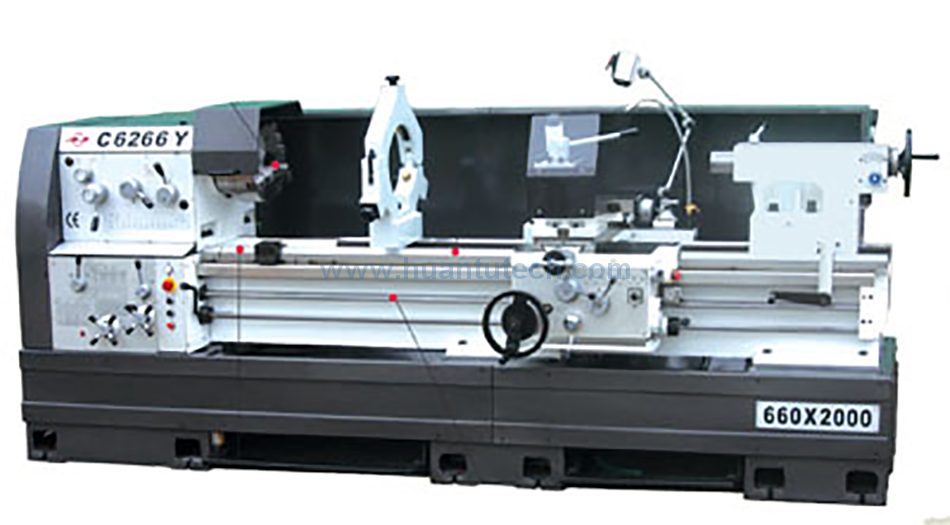

  • product name: Torno Máquina CY Series
  • Product number:22

    Tierra de precisión
    Cabezal agarrado
    Conformidad CE
    Dispositivo limitador de par de seguridad para tornillo de avance
    Embrague de sobrecarga de seguridad para varilla de alimentación
    Desplazamiento rápido (opcional)
    Husillo principal soportado en 2 puntos con rodamientos de rodillos cónicos de predisión
    Torno de 2500-3000 mm con siguiente cuard chip





    ESPECIFICACIONES

    MODELOS

    C6 1/2 60Y

    C6 1/2 66Y

    C6 1/2 80Y

    CAPACITY

    Swing over bed

    600 (233/5")

    660mm(26")

    800mm(311/2")

    Swing over cross slide

    375mm(143/4)

    435mm(171/8")

    545mm(212/5")

    Swing in gap

    800(311/2")

    860(334/5")

    1000(39")

    Valid length of gap

    2800mm(11?±)

    Max. length of work piece

    1000mm (391/3") 1500mm (59")  2000mm(783/4")  3000mm(118")

    Width of bedways

    400mm(157/10")

    HADSTOCK

    Spindle nose

    ISO--c11 or ISO--D11

    Spindle bore

    103mm(4")

    Range of spindle speeds/step

    18 (ccw/18)9-1275rpm     6 (cw/6£© 16-816rpm

    FEEDS AND THREADS

    Max. travel of compound rest

    110mm(41/3")

    Max. travel of cross slide

    325mm(124/5")

    Longitudinal feeds range

    12mm or 2 TPI

    Section of tool

    32*32mm

    Longitudinal feeds range

    72kinds 0.073-4.066 mm/rev

    Cross feeds range

    72kinds 0.036-2.033 mm/rev

    Metric threads range

    72kinds 0.5-112 mm

    Inch threads range

    72kinds 56-1/4 inch

    Module threads range

    36kinds 0.5-7

    Diametral threads range

    36kinds 56-4D.P

    TAIL STOCK

    Dia. of tailstock sleeve

    90mm

    Morse taper of tailstock sleeve

    Morse No.6

    Travel of tailstock sleeve

    150mm

    Cross adjustment range

    10mm

    MOTOR

    Power of main motor

    7.5kw or 11kw

    Power of quick-travel motor

    250w

    Power of coolant pump

    125w

    Power of coolant pump

    220v,380v,440v(50HZ£?60HZ)

    Packing Size(L*W*H)

    1000mm

    3820*1300*2100mm

    1500mm

    3320*1300*2100mm

    2000mm

    3820*1300*2100mm

    3000mm

    4820*1300*2100mm



    Accesorios estándar:
    Descanso constante,Descanso de seguimiento,Portabrocas de 4 mordazas,Placa frontal,Dial de rosca,Disparo automático longitudinal,Portabrocas de 3 mordazas,Placa de accionamiento,Manguito central y central,Llaves,Pistola de aceite,Manual de operación.
