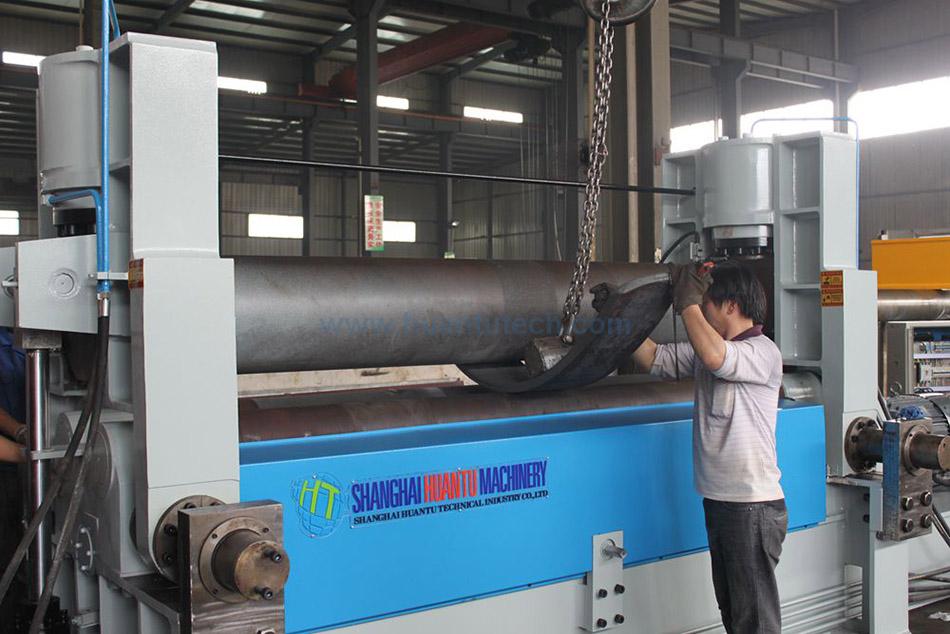

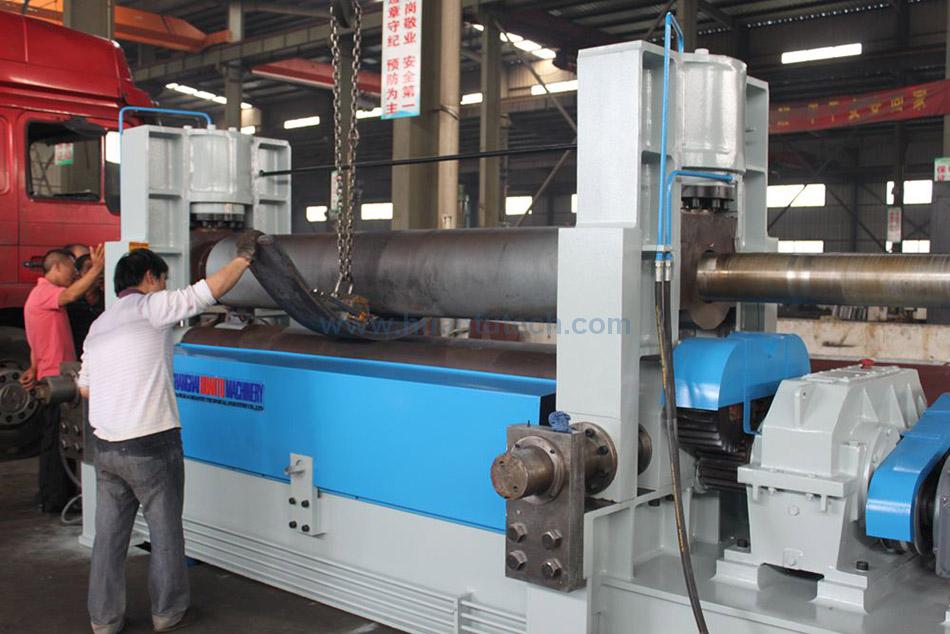

Ⅰ. Resumir:
Esta máquina solía enrollar la placa en diferentes objetos punzantes,como la forma cilíndrica,la forma cónica y el arco,adoptó la técnica hidráulica de Japón.
El rodillo superior puede hacer movimiento vertical y nivelado,arriba y abajo,se muestra la traducción paralela.
Esta máquina incluye la función de doblado previo.
a.Principales datos técnicos:
|
Especificación
|
Unidad
|
W11S-10 × 4000
|
|
Type
|
|
NC rolling machine
|
|
Pressure
|
T
|
75
|
|
Max width of roll board
|
mm
|
4000
|
|
The length of working rolls
|
mm
|
4100
|
|
Max. plate thickness
|
End bending
|
mm
|
T8×B4000×￠min700(σs≤245Mpa)
|
|
Central
|
T10×B2000×￠min700(σs≤245Mpa)
|
|
Up roll diameter
|
mm
|
￠290
|
|
Down roll diameter
|
mm
|
￠150
|
|
Support roll diameter
|
Mm
|
￠130
|
|
Distance between two down rolls
|
mm
|
245
|
|
Yield strength
|
Mpa
|
245
|
|
Rolling speed
|
m/min
|
4
|
|
Main motor
|
KW
|
7.5
|
|
Hydraulic system motor
|
KW
|
4
|
|
Movement control motor
|
KW
|
1.5
|
|
Weight
|
Kg
|
14000
|
Observaciones:
1. Cantidad de catéter restante ≤2.9 veces el grosor de la placa
2. Precisión de flexión,redondez,linealidad,termina el error de superficie,todo menos de 3 mm / M.
Ⅱ. Estructura y partes principales:
Este equipo se compone de la parte principal de la máquina,sistema hidráulico,sistema de control de electricidad.
1. Parte principal de la máquina compuesta de rodillos superiores,rodillos descendentes y dispositivos de rodillos de soporte niveladores,dispositivo de ajuste,dispositivo de equilibrio,dispositivo de lubricación,marco de trabajo izquierdo y derecho y placa inferior.

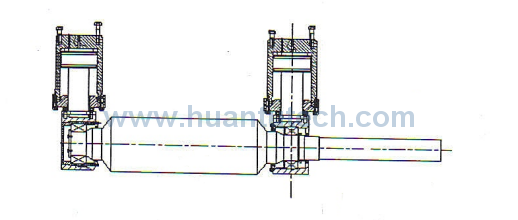

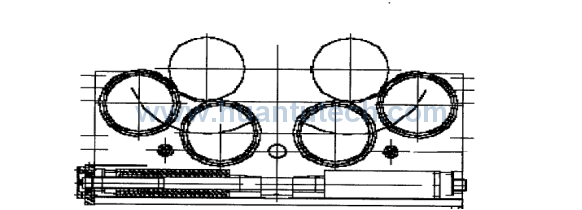

1) Dispositivo de rodillos superiores compuesto por cilindro principal,pedestal de rodamiento superior,rodillos superiores,rodamiento autoalineador doble. Dos cilindros proporcionan la presión para doblar el rodillo superior; La presión de trabajo del cilindro principal es de 20Mpa. La presión máxima del rodillo superior se multiplica 0，8 veces para compensar la flexión previa. Los dos extremos del rodillo superior se ajustan con un rodamiento autoalineable doble para reducir la fricción y la potencia del motor. El material del rollo superior es 42CrMo; El tratamiento térmico es HB220-280.

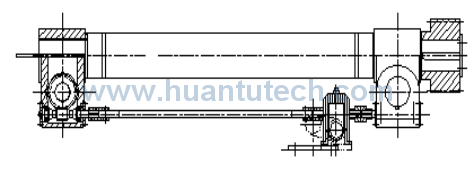

2) Dispositivo de movimiento hacia abajo y nivelado & nbsp;
El material del rodillo descendente es acero 45 #; El tratamiento térmico es HB220-280. Se componía de rodillo descendente,pedestal de rodamiento descendente,engranaje de entrada de rodillo descendente,rodillo descendente,cojinete de deslizamiento. El rodamiento inferior adopta el rodamiento deslizante de aceite SF-2.
El motor de movimiento nivelado suministra la potencia,a través de la transmisión por correa a la rueda helicoidal CWU y al reductor de velocidad del poste. Movimiento de nivel de rodillo superior conducido por la rueda helicoidal y el poste para terminar de doblarse en forma de disimetría.

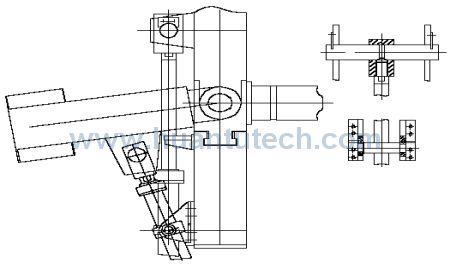

3) Dispositivo de soporte
Compuesto por un dispositivo de bloque inclinado,dispositivo de soporte,rodillos de soporte con pedestal,dispositivo de elevación de soporte,los rodillos de soporte pueden ajustarse hacia arriba y hacia abajo. El ajuste depende de la especiación de la placa. El material de soporte es 45 # tratamiento térmico HB217-240,hecho en hélice afilada para proteger la superficie.
4) Dispositivo de accionamiento principal & nbsp;
Se compone de motor,reductor de velocidad de engranaje duro,engranaje de salida,y el motor principal puede girar en dos direcciones y proporcionar un paso de flexión del hilo.
5) Dispositivo de giro
Compuesto de ram,rodamiento,cilindro giratorio
6) Dispositivo de equilibrio
Compuesto por balanza compacta,tornillo
7) Lubrique el dispositivo compuesto por tubo de lubricación,y accesorio de tubería de lubricación,grasa de litio adoptada GB7323-1994 NO 2.
2. Sistema hidráulico
Compuesto por motor de la serie Y,bomba de engranajes,válvulas,tanque de aceite,tubería,etc.
La presión máxima es 20Mpa,la presión de prueba es 24Mpa,y la presión ajustada por la válvula de desbordamiento,la presión de trabajo del sistema 0-19Mpa,y la presión normal es 15Mpa.
La válvula adoptada de Taiwán.
3. Sistema de electricidad
Compuesto de caja eléctrica,mesa de operaciones,y botón manual. La potencia es 380V50HZ,el código del sistema de control PLC adoptado con longevidad funciona fácilmente. Todo el proceso de doblado se puede leer desde la configuración del indicador en la caja de control.
Ⅲ. Estructura principal
1. El rodillo superior puede moverse en vertical y el nivel incluye la función de pre-flexión
2. Adoptó muchos puntos para lubricar.
3. Mecánico,hidráulico,eléctrico,todo el sistema configurado sobre el dispositivo de protección de carga.
4. La falla del sistema CNC de calidad ajustada se verifica automáticamente,el error da una alarma,la protección contra errores,etc.
5. Adopte la caja del botón del interruptor manual fácilmente.
6. Equipo de base simple,puede moverse para operar.
Ⅳ. Norma de inspección
Laminadora estándar de la industria.
Ⅵ.
Lista de componentes principales
|
NOMBRE DEL PROYECTO
|
MATERIALES / MODELO
|
FABRICA DE FABRICANTES
|
|
BEARING
|
HEAVY TYPE DOUBLE-ROW BEARING
|
WAFANGDIAN，CHINA
|
|
UPPER ROLLER
|
42CrMo
|
JIANGYIN,CHINA
|
|
BOTTOM ROLLER
|
45# STEEL
|
|
CHASSIS
|
Q235A
|
|
|
SIDE RACK
|
Q235A
|
|
|
MAIN MOTOR
|
|
SIEMENS
|
|
REDUCTION GEARS
|
CYLINDRICAL GEAR/WORM-GEAR
|
GUOMAO,CHINA
|
|
ELECTRICAL SYSTEM
|
PLC
|
|
OMR
|
|
TOUCH SCREEN
|
|
TAIWAN
|
|
ENCODER
|
|
XINHE,GUZHOU
|
|
INTERMEDIATE RELAY
|
|
SIEMENS
|
|
HYDRAULIC SYSTEM
|
HYDRAULIC PUMP
|
GEAR PUMP
|
CHANGYUAN,HEFEI，CHINA
|
|
HYDRAULIC VALVE
|
|
YUKEN
|
|
MAIN HYDRO-CYLINDER
|
|
SANGPU,
|
|
Modelo
|
Espesor máximo de laminación
|
Espesor máximo de pre-laminado
|
Ancho de placa
|
Diámetro del rodillo superior
|
Potencia del motor principal
|
|
(mm)
|
(mm)
|
(mm)
|
(mm)
|
(kw)
|
|
W11SNC-12*2000
|
12
|
10
|
2000
|
250
|
5.5
|
|
W11SNC-16*2000
|
16
|
12
|
2000
|
255
|
7.5
|
|
W11SNC-16*2500
|
16
|
12
|
2500
|
300
|
15
|
|
W11SNC-18*3000
|
18
|
14
|
3000
|
350
|
15
|
|
W11SNC-20*3000
|
20
|
16
|
3000
|
375
|
22
|
|
W11SNC-25*2500
|
25
|
20
|
2500
|
380
|
22
|
|
W11SNC-30*2500
|
30
|
25
|
2500
|
410
|
30
|
|
W11SNC-30*3000
|
30
|
25
|
3000
|
450
|
30
|
|
W11SNC-32*3000
|
32
|
28
|
3000
|
480
|
37
|
|
W11SNC-35*2500
|
35
|
30
|
2500
|
480
|
37
|
|
W11SNC-35*3000
|
35
|
30
|
3000
|
510
|
45
|
|
W11SNC-40*2500
|
40
|
35
|
2500
|
500
|
45
|
|
W11SNC-40*3000
|
40
|
35
|
3000
|
540
|
55
|
|
W11SNC-40*4000
|
40
|
35
|
4000
|
630
|
55
|
|
W11SNC-45*3000
|
45
|
40
|
3000
|
590
|
55
|
|
W11SNC-45*4000
|
45
|
40
|
4000
|
660
|
75
|
|
W11SNC-50*4000
|
50
|
45
|
4000
|
700
|
75
|
|
W11SNC-55*3000
|
55
|
45
|
3000
|
620
|
75
|
|
W11SNC-55*4000
|
55
|
50
|
4000
|
750
|
90
|
|
W11SNC-60*3000
|
60
|
50
|
3000
|
650
|
75
|
|
W11SNC-60*4000
|
60
|
55
|
4000
|
780
|
90
|
|
W11SNC-65*4000
|
65
|
60
|
4000
|
810
|
90
|
|
W11SNC-70*3000
|
70
|
60
|
3000
|
710
|
75
|
|
W11SNC-70*4000
|
70
|
65
|
4000
|
840
|
110
|
|
W11SNC-75*3000
|
75
|
65
|
3000
|
740
|
90
|
|
W11SNC-80*3000
|
80
|
70
|
3000
|
770
|
90
|
|
W11SNC-80*4000
|
80
|
75
|
4000
|
900
|
110
|
|
W11SNC-90*3000
|
90
|
80
|
3000
|
800
|
90
|
|
W11SNC-100*3000
|
100
|
90
|
3000
|
860
|
110
|
|
W11SNC-100*4000
|
100
|
85
|
4000
|
940
|
2*55
|
|
W11SNC-110*4000
|
110
|
95
|
4000
|
990
|
2*75
|
|
W11SNC-120*3000
|
120
|
100
|
3000
|
960
|
2*55
|
|
W11SNC-130*3000
|
130
|
110
|
3000
|
980
|
2*75
|
|
W11SNC-150*3000
|
150
|
120
|
3000
|
990
|
2*75
|
|
W11SNC-160*4000
|
160
|
130
|
4000
|
1260
|
2*90
|
