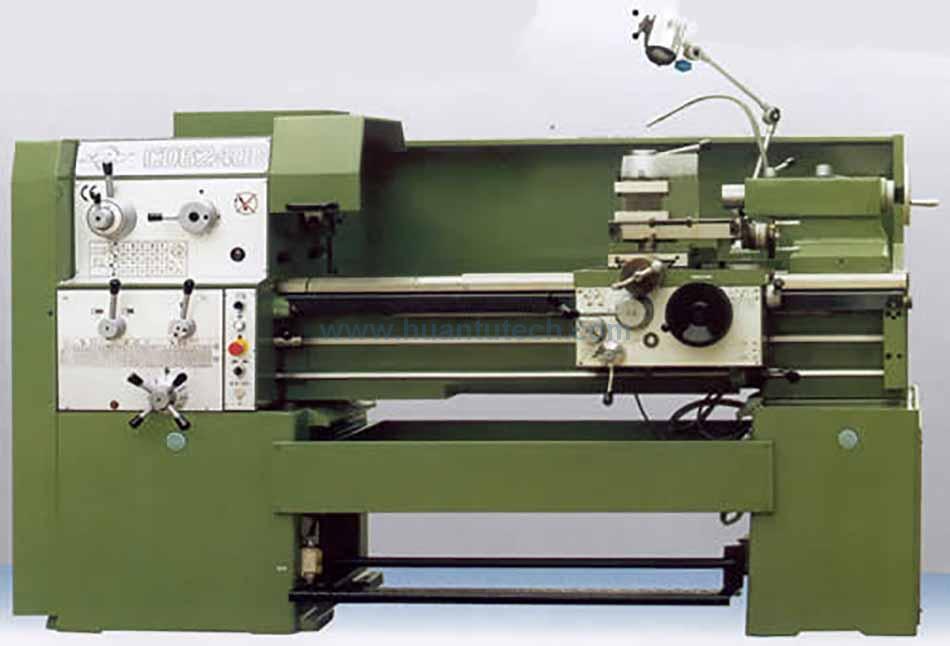

  • product name: Máquina de torno serie CDB
  • Product number:18

    CARACTERíSTICAS:
    Gran diámetro del husillo de 65 mm
    Husillo principal equilibrado dinámico,y apoyado en 2 puntos con rodamientos de rodillos cónicos de la marca Harbin
    Apariencia exterior con grandes llanuras,lo que hace que la máquina sea más atractiva
    Huecos huecos,que están reforzados con frecuencia de súper audio
    Todos los engranajes endurecidos y rectificados por la rectificadora Reishauer
    Tornillo de plomo y varilla de alimentación entrelazados,ambos con protección contra sobrecarga
    Tope de alimentación automático
    Variable de configuración totalmente según pedidos:
    Sistema métrico o en pulgadas; rueda derecha o izquierda; tipo de avión grande; lámpara halógena; herramienta de cambio rápido pasado; DRO; Compuesto de ranura en T; portabrocas; campana de husillo; motor transversal rápido; freno electromagnético sistema de lubricación forzada.

    ESPECIFICACIONES PRINCIPALES




    MODELO

    CD6136B
    CD6236B

    CD6140B
    CD6240B

    CD6145B
    CD6245B

    CD6150B
    CD6250B

    CD6160B
    CD6260B

    CAPACITIES

    Max. swing over bed (mm)

    360(14″)

    400(16″)

    450(18″)

    500(20″)

    600(24″)

    Max. swing over cross slide(mm)

    185(7‘/4")

    225(9")

    285(11‘/4")

    325mm(13")

    360(14″)

    Center distance (mm)

    1500

    Center high (mm)

    250

    Max swing in gap (mm)

    490(20″)

    530(21″)

    580(23″)

    630(25″)

    730(29″)

    Valid length of gap

    260mm (10′/4″)

    Bed width

    330mm(13″)

    HEADSTOCK

    Spindle hole

    65mm(23/5″)

    Spindle nose

    ISO-C6 or ISO-D6

    Spindle taper

    Metric 70mm

    Spindle speeds (Number)

    22-2000rpm (15 steps)

    FEEDS



    Metric threads range (Kinds)

    0.5-28mm (66kinds)

    Inch Threads range (Kinds)

    1-56 tpi (66kinds)

    Module threads range (Kinds)

    0.5-3.5mm (33kinds)

    Diametral threads range (Kinds)

    8-56 tpi (33kins)

    Diametral threads range (Kinds)

    0.072-4.038mm/rev(0.0027-0.15 inch/rev) (66kinds)

    Cross feeds range (Kinds)

    0.036-2.019mm/rev(0.0013-0.075 inch/rev) (66kinds)

    Rapid traveling speed of carriage

    5m/min (16.4ft/min)

    Leadscrew size: Diameter/Pitch

    35mm/6mm(1/4″)

    CARRIAGE

    Cross slide travel

    300mm (13″)

    Compound rest travel

    130mm(5″)

    Cross-section size of toolshank

    20*20mm

    25*20mm/(1*6/8inch)

    25*25mm

    TAILSTOCK

    Taper of tailstock sleeve

    Morse No.5

    Diameter of tailstock sleeve

    65mm(23/5″)

    Travel of tailstock sleeve

    120mm(43/4″)

    MOTOR

    Main drive motor

    4.0kw or 5.5kw or 7.5kw

    7.5kw

    Coolant pump motor

    0.125kw

    Rapid traverse moter

    0.12kw

    Packing Size (L*W*H) (mm)

    1500mm

    2920*1150*1800(15*46*7lin.)


    Accesorios estándar:
    Descanso constante ,Descanso de seguimiento ,Mandril de 4 mordazas ,Placa frontal ,Dial de rosca ,Disparo automático longitudinal ,Mandril de 3 mordazas ,Placa de accionamiento ,Manguito central y central ,Llaves ,Pistola de aceite ,Manual de operación.
